Tipuri de conectori hidraulici și utilizarea lor corectă

Conectorii hidraulici sunt esențiali în orice sistem hidraulic, deoarece asigură conexiuni etanșe între furtunuri, țevi și componentele utilajelor grele. Alegerea unui conector potrivit este crucială pentru prevenirea scurgerilor, menținerea presiunii și optimizarea performanței echipamentului.

În acest articol, vei afla care sunt cele mai comune tipuri de conectori hidraulici, cum să îi alegi pe cei potriviți și ce măsuri de întreținere trebuie luate pentru a prelungi durata lor de viață.

Ce sunt conectorii hidraulici?

Conectorii hidraulici sunt elemente de legătură care permit transferul fluidului sub presiune între diverse componente ale sistemului hidraulic. Aceștia sunt proiectați pentru a rezista la presiuni ridicate și la temperaturi extreme, prevenind pierderile de ulei și contaminarea sistemului.

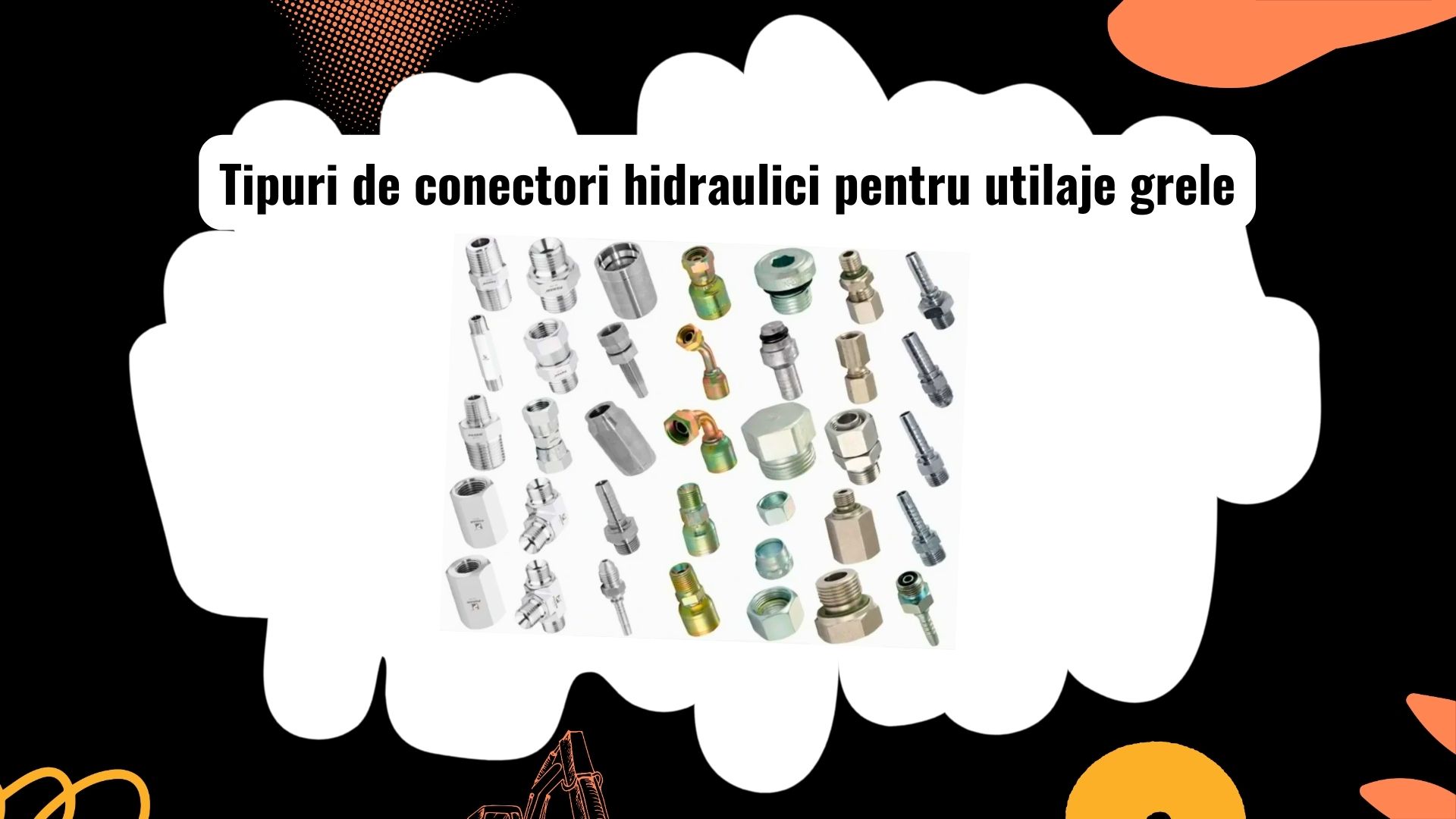

Tipuri de conectori hidraulici

Există mai multe tipuri de conectori hidraulici, fiecare având aplicații specifice și avantaje distincte:

1. Fitinguri cu filet conic

Aceste fitinguri se bazează pe etanșarea creată de filetul conic și sunt utilizate în special în aplicații industriale. Cele mai cunoscute standarde pentru aceste fitinguri includ:

1. NPT (National Pipe Thread) – Folosit pe scară largă în sisteme hidraulice industriale.
2. BSPT (British Standard Pipe Taper) – Utilizat în Europa și în aplicații care necesită etanșare fără garnituri suplimentare.

2. Fitinguri cu etanșare prin inel O (O-Ring Boss – ORB)

Aceste fitinguri sunt proiectate pentru a asigura o etanșare mai sigură și mai durabilă decât filetele conice. Etanșarea se face prin intermediul unui inel O, ceea ce reduce riscul de scurgeri și permite reutilizarea conectorului.

3. Fitinguri de tip flare (JIC 37°)

Aceste conectori sunt utilizați frecvent în aplicațiile mobile și industriale datorită rezistenței lor la vibrații și presiuni ridicate. Unghiul de 37° al conului asigură o etanșare sigură fără a fi necesare garnituri suplimentare.

4. Fitinguri cu față etanșă (O-Ring Face Seal – ORFS)

Fitingurile ORFS sunt utilizate în sisteme hidraulice care funcționează la presiuni foarte mari. Acestea folosesc un inel O montat pe fața conectorului pentru a preveni scurgerile, chiar și în condiții de vibrații extreme.

5. Fitinguri cu flanșă

Conectorii cu flanșă sunt utilizați în aplicațiile care implică debit mare și presiuni ridicate. Acestea sunt ideale pentru conexiunile furtunurilor de dimensiuni mari și reduc riscul de slăbire a îmbinărilor.

Cum alegi conectorul potrivit?

Atunci când selectezi un conector hidraulic, trebuie să iei în considerare mai mulți factori:

1. Presiunea de lucru – Asigură-te că fitingul poate rezista la presiunea maximă din sistem.
2. Tipul de etanșare – Alege conectorii cu inel O pentru o etanșare mai sigură.
3. Compatibilitatea cu uleiul hidraulic – Unele materiale pot fi afectate de anumite tipuri de fluide hidraulice.
4. Rezistența la vibrații – Dacă sistemul este expus la vibrații, alege fitinguri cu față etanșă sau de tip flare.

Întreținerea conectorilor hidraulici

Pentru a prelungi durata de viață a conectorilor și pentru a preveni problemele legate de scurgeri, urmează aceste recomandări:

1. Verifică periodic etanșarea și strânge conectorii dacă este necesar.
2. Înlocuiește garniturile de etanșare (inelele O) la intervalele recomandate de producător.
3. Curăță conectorii înainte de montaj pentru a preveni contaminarea sistemului hidraulic.
4. Utilizează un cuplaj corect pentru a evita deteriorarea filetelor.

Conectorii hidraulici sunt elemente critice în sistemele hidraulice ale utilajelor grele. Alegerea corectă a fitingurilor și întreținerea periodică a acestora contribuie la prevenirea scurgerilor, menținerea presiunii și prelungirea duratei de viață a echipamentului.
