Ghid de diagnosticare pentru rețelele utilajelor grele

În utilajele grele moderne, rețelele electronice sunt responsabile pentru comunicarea dintre modulele esențiale, cum ar fi motorul, transmisia și sistemele hidraulice. Aceste rețele contribuie la funcționarea eficientă și sigură, dar, ca orice sistem complex, pot apărea probleme care necesită diagnosticare precisă. În acest articol, îți oferim un ghid practic pentru diagnosticarea rețelelor utilizate în utilajele grele, astfel încât să poți identifica și rezolva problemele rapid și eficient.

De ce este importantă diagnosticarea rețelelor?

Diagnosticarea rețelelor este esențială pentru a menține performanța optimă a utilajului și pentru a preveni opririle neașteptate. Problemele în rețea, cum ar fi scurtcircuitele sau conexiunile slabe, pot duce la erori critice, afectând funcționarea componentelor majore. Prin diagnosticarea corectă, poți identifica rapid cauza defecțiunilor și poți reduce timpul de nefuncționare, economisind astfel bani și resurse.

Instrumente necesare pentru diagnosticare

Înainte de a începe procesul de diagnosticare, asigură-te că ai la dispoziție următoarele instrumente:

Multimetru digital: Pentru a măsura tensiunea și rezistența în rețea.

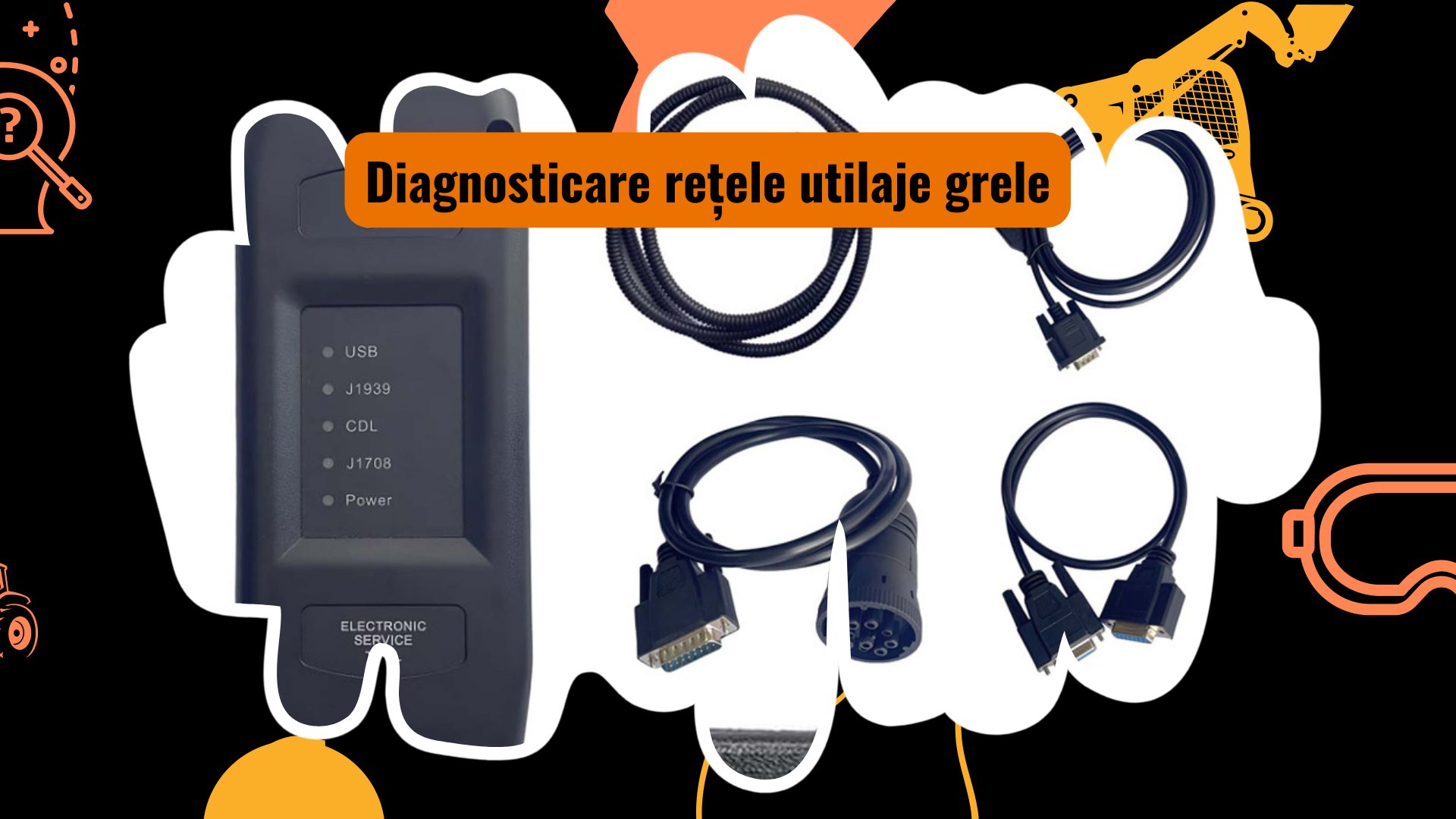

Scanner de diagnosticare: Acesta se conectează la conectorul de date (DLC) și permite citirea codurilor de eroare și monitorizarea datelor în timp real.
Manualul tehnic al utilajului: Pentru a identifica specificațiile și diagramele rețelei.

Pași esențiali pentru diagnosticare

1. Verificarea conectorului DLC

Primul pas este să verifici conectorul DLC pentru a te asigura că este curat și că toți pinii sunt în stare bună. Conectorii deteriorați sau murdari pot provoca probleme de comunicare între module.

2. Citirea codurilor de eroare

Conectează scannerul de diagnosticare la DLC și citește codurile de eroare. Acestea oferă informații valoroase despre starea modulelor și te pot ghida către cauza principală a problemei. De exemplu, un cod de eroare legat de rețeaua CAN poate indica un modul defect sau o conexiune întreruptă.

3. Măsurarea rezistenței în rețea

Folosește un multimetru pentru a verifica rezistența între pinii C și D ai conectorului DLC. Rezistența normală ar trebui să fie de aproximativ 60 ohmi. Dacă rezistența este mai mare (120 ohmi), un terminator este probabil lipsă. Dacă este mai mică (45 ohmi sau mai puțin), ar putea exista un scurtcircuit sau un terminator suplimentar în rețea.

4. Verificarea tensiunii în rețea

Măsoară tensiunea pe pinii CAN-H și CAN-L. Într-o rețea CAN sănătoasă, CAN-H ar trebui să fie între 2,5 și 3,5 volți, iar CAN-L între 1,5 și 2,5 volți. Dacă tensiunile sunt în afara acestui interval, ar putea exista o problemă cu un modul sau cu cablajul.

5. Identificarea modulelor defecte

Dacă rețeaua continuă să aibă probleme, încearcă să deconectezi modulele unul câte unul. Acest proces te ajută să identifici modulul care provoacă scurtcircuitul sau întreruperea comunicării. După ce ai identificat modulul defect, verifică dacă acesta poate fi reparat sau trebuie înlocuit.

Probleme comune și soluții

Scurtcircuite: Verifică cablurile pentru tăieturi sau izolații deteriorate care pot provoca scurtcircuit. Repară sau înlocuiește cablajul deteriorat.
Conexiuni slabe: Strânge sau înlocuiește conectorii care nu fac contact bun.
Terminatori lipsă: Verifică prezența rezistorilor terminatori la capetele rețelei CAN. Instalează rezistori de 120 ohmi dacă sunt lipsă.
Module defecte: Înlocuiește modulele care nu răspund sau care provoacă erori în rețea.

Concluzie

Diagnosticarea corectă a rețelelor din utilajele grele este esențială pentru a menține performanța optimă și pentru a reduce costurile de întreținere. Urmând pașii descriși mai sus, poți identifica rapid și eficient problemele, asigurând o funcționare fiabilă a echipamentului tău. Investește în instrumente de diagnosticare de calitate și în instruirea personalului pentru a profita la maximum de rețelele moderne din utilajele grele.
