Trasoarele de circuit – când și cum să le folosești?

Identificarea rapidă și precisă a problemelor din cablajele utilajelor grele poate fi o provocare, mai ales atunci când firele sunt ascunse sau grupate în mănunchiuri complexe. Trasoarele de circuit sunt soluția ideală pentru aceste situații, permițând tehnicienilor să localizeze cabluri defecte, scurtcircuitate sau deschise, fără a demonta complet componentele utilajului. În acest articol, îți explicăm ce sunt trasoarele de circuit, când să le folosești și cum să le utilizezi eficient.

Ce sunt trasoarele de circuit?

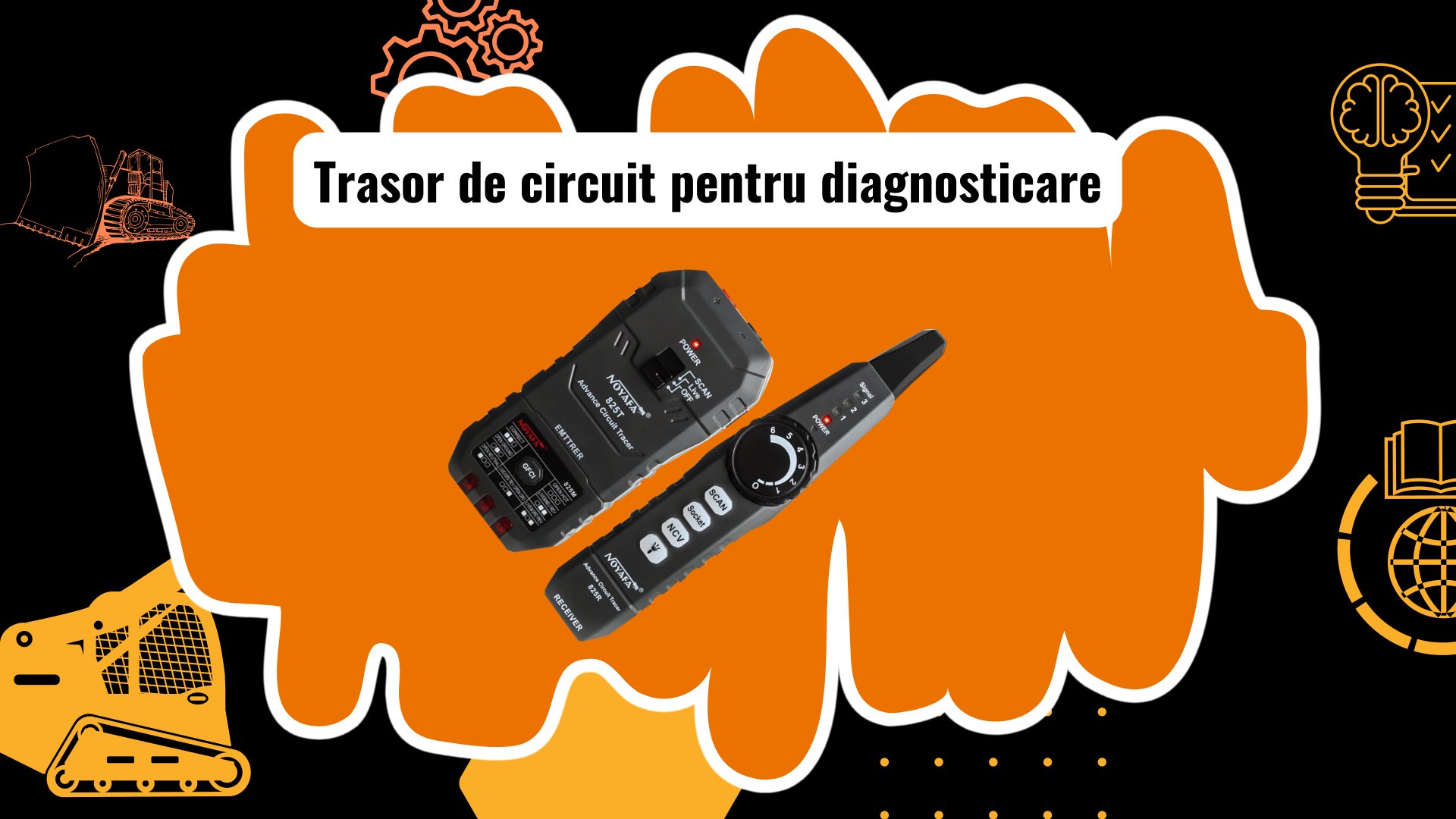

Trasoarele de circuit, cunoscute și sub numele de detectoare de cabluri sau trasoare de fire, sunt instrumente electronice utilizate pentru a urmări traseul unui fir în interiorul unui cablaj complex. Acestea constau, de obicei, din două componente: un emițător care generează un semnal electric în firul testat și un receptor care detectează acest semnal pentru a urmări traseul firului.Aceste instrumente sunt extrem de utile pentru utilajele grele, unde cablajele sunt adesea greu accesibile și ascunse în spatele panourilor sau protecțiilor.

Când să folosești un trasor de circuit?

Trasoarele de circuit sunt recomandate în următoarele situații:

1. Identificarea firelor scurtcircuitate: Dacă suspectezi un scurtcircuit, trasorul te ajută să localizezi secțiunea de cablu afectată fără a demonta întregul cablaj.
2. Detectarea circuitelor deschise: În cazul în care un fir este întrerupt sau rupt, trasorul poate localiza rapid punctul de întrerupere.
3. Trasee complexe de cabluri: În situațiile în care cablurile sunt grupate în mănunchiuri dense sau trec prin locuri greu accesibile, trasoarele sunt esențiale pentru a evita demontarea inutilă.

Cum să folosești un trasor de circuit?

Utilizarea unui trasor de circuit este simplă, dar necesită atenție la detalii pentru a obține rezultate precise. Iată pașii principali:

1. Pregătește circuitul: Deconectează alimentarea electrică a utilajului pentru a evita interferențele sau riscurile de siguranță.
2. Conectează emițătorul: Atașează emițătorul trasorului la firul pe care vrei să îl identifici. De obicei, acesta se conectează la un capăt al firului și la masă (pământ).
3. Activează receptorul: Pornește receptorul și deplasează-l de-a lungul traseului cablului. Semnalul audio sau vizual emis de receptor va indica apropierea de firul urmărit.
4. Identifică punctele problematice: Dacă semnalul se întrerupe sau devine mai slab, acest lucru indică o posibilă întrerupere sau deteriorare a cablului.

Sfaturi pentru utilizarea eficientă a trasoarelor de circuit

1. Utilizează trasoare de circuit de înaltă calitate, care oferă sensibilitate reglabilă pentru a detecta firele în diferite condiții.

2. Asigură-te că emițătorul și receptorul sunt compatibile cu tipul de cabluri testate.

3. Evită utilizarea trasoarelor în apropierea altor surse de semnal electric, care pot cauza interferențe.

4. Citește manualul de utilizare pentru a înțelege funcțiile specifice ale dispozitivului tău.

Avantajele trasoarelor de circuit

1. Reduc semnificativ timpul necesar pentru identificarea problemelor din cablaje.

2. Minimiza daunele aduse cablajelor, evitând necesitatea de a perfora sau demonta componente.

3. Pot fi utilizate pentru o gamă largă de aplicații, de la cabluri electrice simple la sisteme complexe din utilajele grele.

4. Sunt ușor de utilizat chiar și de către tehnicienii mai puțin experimentați.

Erori frecvente în utilizarea trasoarelor de circuit

1. Alimentarea circuitului: Testarea unui circuit alimentat poate deteriora trasorul și poate duce la rezultate incorecte.

2. Setări greșite: Reglarea incorectă a sensibilității receptorului poate cauza pierderea semnalului sau detecții false.

3. Interferențe externe: Apropierea de alte cabluri sau surse de curent poate afecta precizia măsurătorilor.

Concluzie

Trasoarele de circuit sunt instrumente esențiale pentru diagnosticarea cablajelor complexe ale utilajelor grele. Acestea îți permit să localizezi rapid problemele, economisind timp și resurse. Prin utilizarea corectă și evitarea erorilor comune, vei putea să îți optimizezi activitatea și să menții utilajele în stare optimă de funcționare. Investind într-un trasor de calitate, vei avea mereu la îndemână o soluție rapidă și eficientă pentru identificarea problemelor electrice.
